Ibis 3000: Centro de Mecanizado Horizontal para Placas

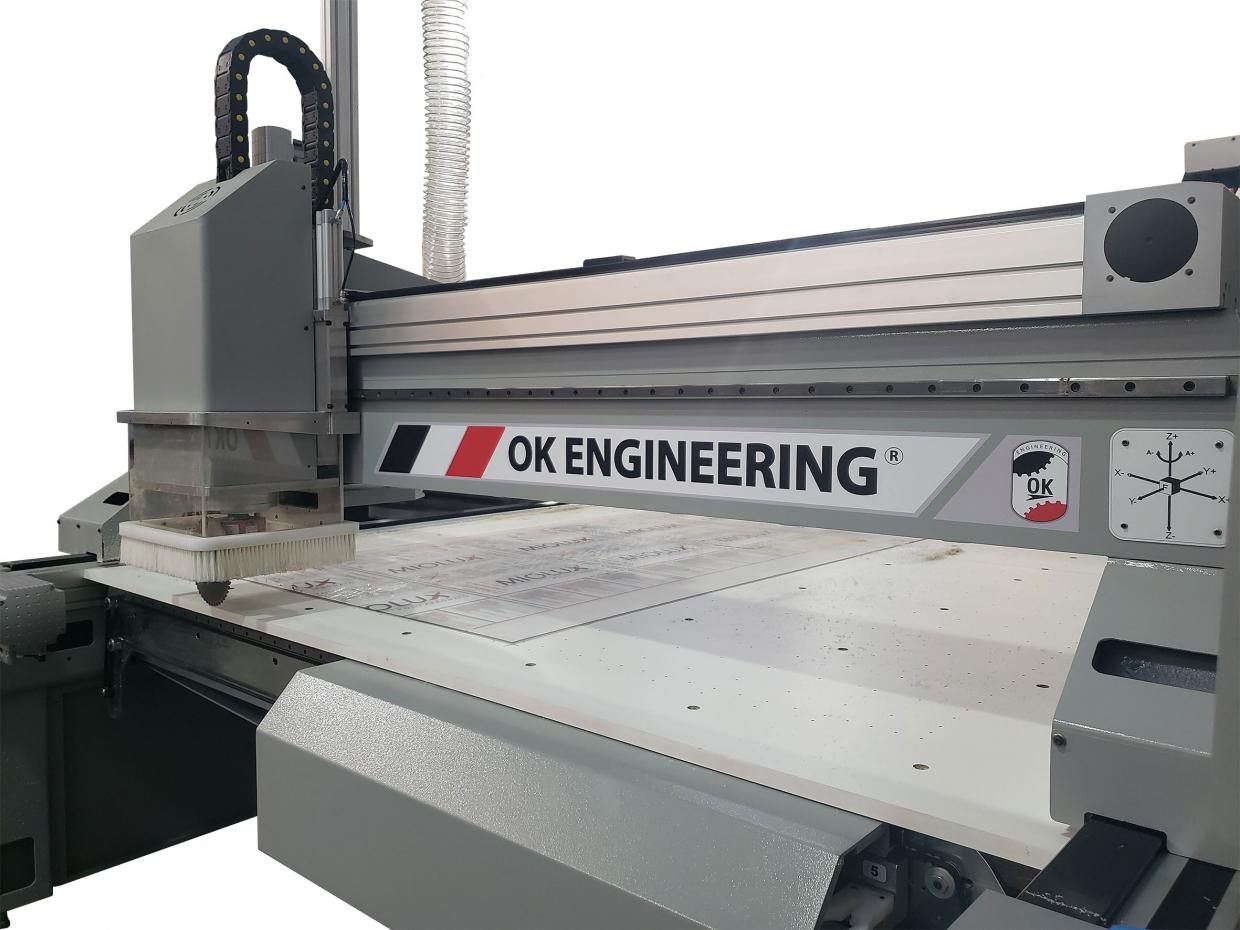

Nuestro IBIS 3500 es un router horizontal CNC para aluminio compuesto, madera, policarbonato, acrílico u otros materiales no ferrosos en plancha.



Detalle técnico:

• Mesa de trabajo

-           Mesa de succión para sujetar la pieza: 3.100x2.100 mm, dividida en 6 zonas, con panel en MDF

-           Turbina regenerativa de succión 300 m3/h con inverter para utilizar como succión o como colchón de aire para fácil desplazamiento de piezas.

-           Selección zonas de succión/soplado mediante válvulas de accionamiento manual.

-           4 Topes retractiles, con rodamientos para un fácil deslizamiento de la pieza a mecanizar.

-           Mando neumático con pedaleras.



• Desplazamiento eje “X” con bancada de puente

-           Motorización mediante servomotores de alta velocidad hasta 30 mts/min.

-           Guías prismáticas en todos los ejes.

-           Accionamiento a correa sincrónica / cremallera.



• Desplazamiento eje “Y”

-           Motorización mediante servomotores de alta velocidad hasta 25 mts/min.

-           Guías prismáticas en todos los ejes.



• Desplazamiento eje “Z”

-           Motorización mediante servomotores de alta velocidad hasta 9 mts/min.

-           Guías prismáticas en todos los ejes.



EL CABEZAL DE MECANIZADO ESTÁ FORMADO POR:

-           Husillo, 7,5 kW, ISO 30, Velocidad de rotación ajustable por hasta 24.000 RPM

-          Husillo con 4to eje con orientación automática de herramienta de corte.

-           1 agregados ISO 30 con sierra a 90° para el corte en “X” y en “Y” - en el borde de la mesa de trabajo.

-           Cambio automático de herramienta con almacén 5 posiciones.



•           Control numérico

-           3 ejes controlados e interpolantes (X-Y-Z)- 1 Puerto Ethernet para conexión en red y puerto USB + wifi.

-           Monitor LCD color 17”

-          PC Industrial con Microsoft Windows.



•           Software de programación CAD-CAM

- Programación de corte con sierra y fresa, taladrado, acabado, etc.

- Se entrega con protocolos para trabajo compatibles con cualquier CadCam del mercado.



GENERALIDADES:

-           Protección del grupo operador, con boca de aspiración incorporada (Ø 160 mm)

-           Voltaje standard V400/50/3

-           Aspirador industrial potencia acorde a material a mecanizar (opcional)



Origen y fabricación ARGENTINA.
