DC 600 Cortadora doble cabezal radial

Características generales:

Cortadora doble radial con hojas de sierra de 600 mm que se mueven en eje radial y tienen una gran sección de corte.

Longitud neta de corte de 4 metros (posibilidad de cortes sobre medida mediante software).

Segundo cabezal con desplazamiento sobre guías lineales mediante piñón y cremallera y servoaccionamientos.

Ambos cabezales basculantes hacia el interior a 45 y 90 grados neumáticamente.

El cuerpo de la máquina, totalmente rígido, mantiene los cortes sin vibraciones a pesar del gran peso causado por la carrera de 650 mm de las hojas de sierra.

Hay 4 carros de perfiles accionados manualmente entre 2 cabezales para evitar que los perfiles se doblen ya que los perfiles que se cortan en esta máquina son grandes y pesados.

En esta máquina es posible cortar perfiles de moldura de construcción muy grandes, perfiles de automóviles, grandes series deslizantes y sistemas alzantes.

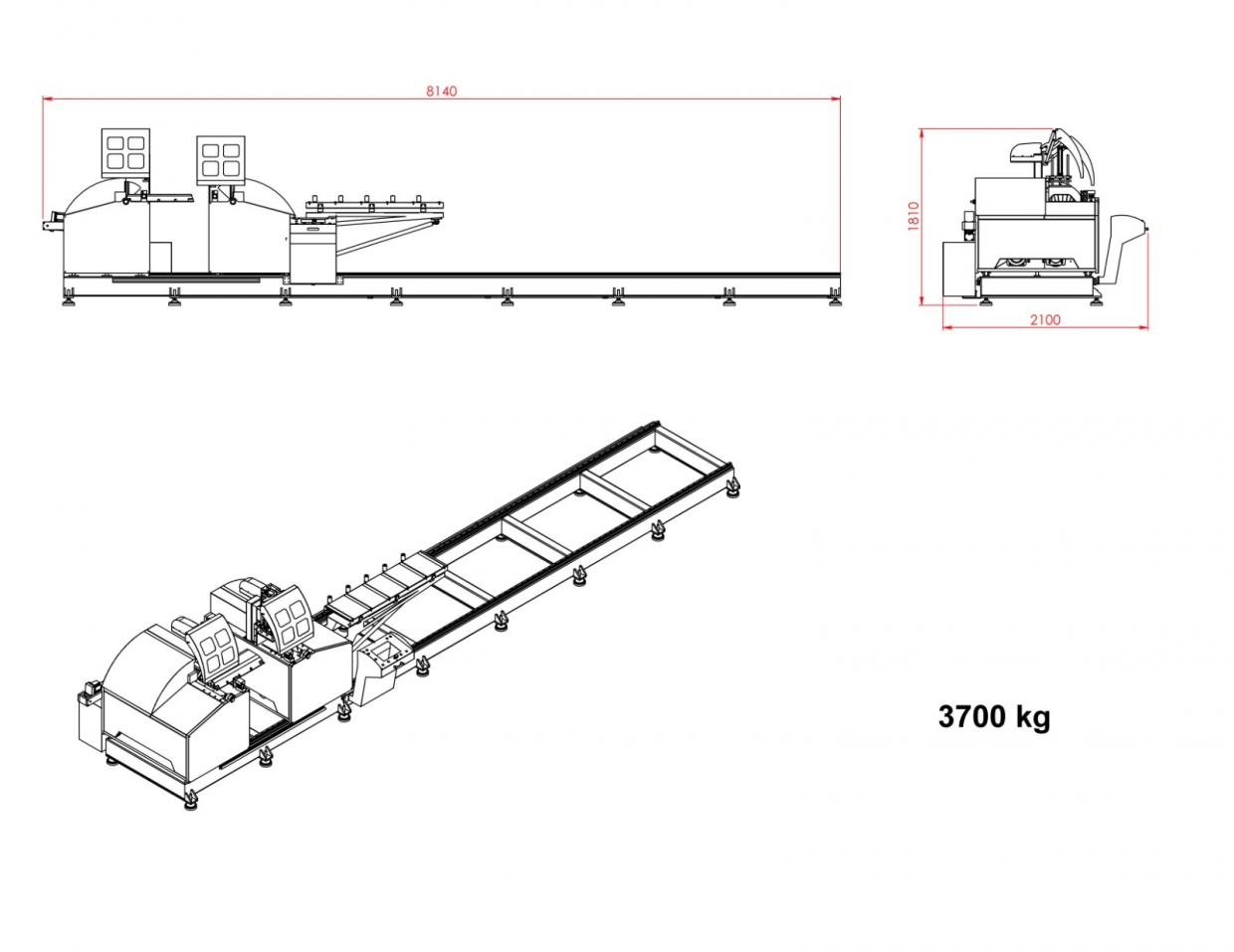

Dimensiones de la máquina:

Dimensión neta: 8.150 X 2.100 X 1.810 mm.

Dimensión embalaje: 8.500 X 1.800 X 1.600 mm.

Peso: 3.700 Kg.



Software de mecanizado de perfiles:

La máquina se controla mediante PLC y un panel táctil de 10,2″.

La dimensión de corte y los grados de corte se ingresan en la máquina mediante esta interfaz de controlador.

Es posible ingresar una lista de corte a la máquina manualmente o también es posible cargar listas de corte a través de una unidad USB o una conexión LAN.

De esta manera, la máquina puede importar cualquier dato de cualquier software de producción de ventanas.

Gracias al software dedicado, la máquina puede leer todo tipo de archivos .csv o .txt y producir etiquetas para cada pieza cortada.

Luego, esas etiquetas son leídas por el lector de código de barras del centro de mecanizado CNC y todas las operaciones de enrutamiento se identifican sin utilizar ningún software de dibujo.



Dimensiones de corte:

La longitud neta de corte de la máquina es de 6.500 mm. con soporte de software es posible cortar hasta 13.000 mm.

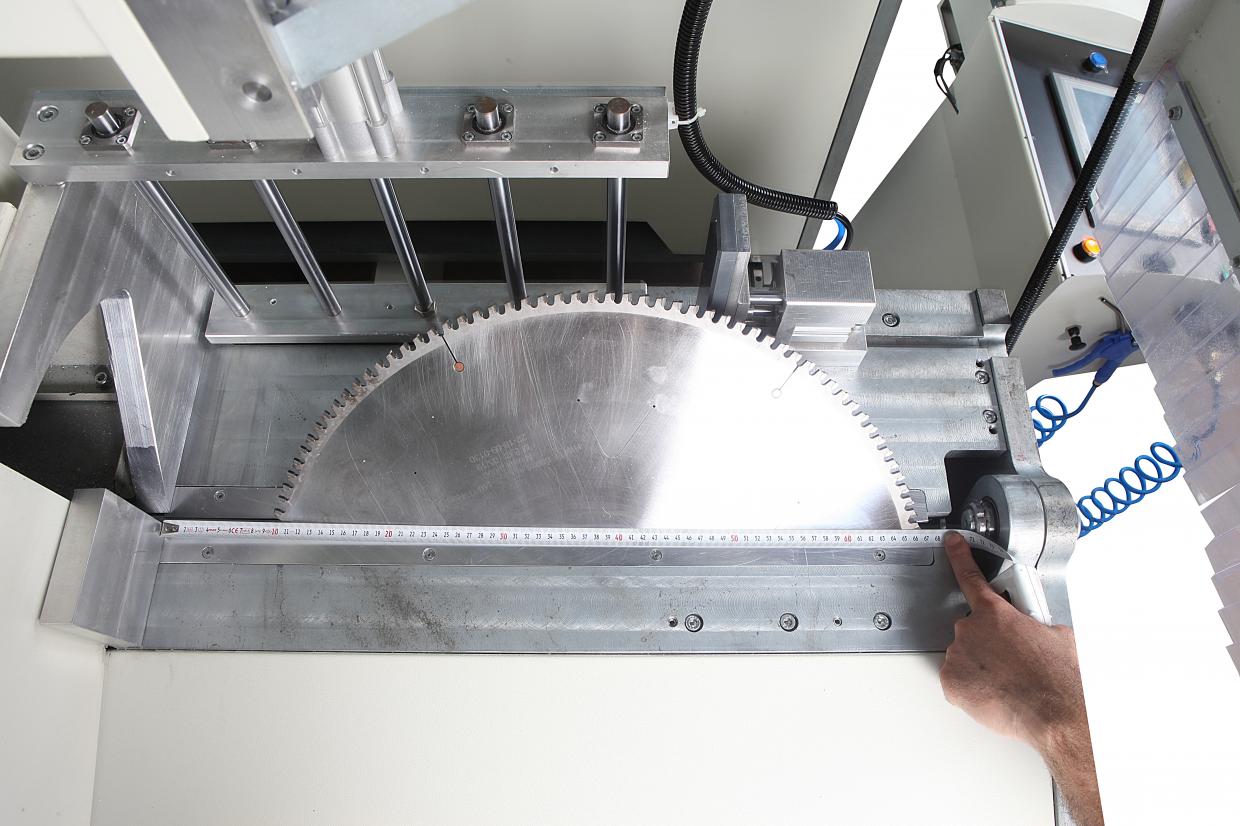

Tamaño de la hoja de sierra: 600 mm. La altura de corte neta es de 200 mm, el ancho de corte neto es de 650 mm.

Corte mínimo en 90 grados con los dos cabezales a la vez: 500 mm.

Corte mínimo en 45 grados inclinado hacia el interior con los dos cabezales a la vez: 500 mm.

Corte mínimo en 45 grados con soporte de corte de pieza corta: 250 mm.”



Cuerpo principal

Estructura de acero electrosoldado normalizado con tratamiento térmico.

El cuerpo principal de la máquina se procesa en un centro de mecanizado de acero CNC de 5 ejes.

Todo el cuerpo está pintado con pintura en polvo.

La mayoría de las piezas mecánicas son fundidas a presión y mecanizadas en nuestros propios centros de mecanizado CNC.

Durante el período de diseño, nuestro equipo de diseño prioriza la facilidad de uso para los operadores y la ergonomía de las máquinas.

No solo utilizamos acero y aluminio en la estructura mecánica; pero también utilizamos piezas fundidas en fibra de vidrio para disminuir el peso del puente de mecanizado y darle un aspecto más estético a la máquina.



Motorización:

2 motores de sierra de 4,0 kW 3.000 rpm. c/u



Caja eléctrica y terminal del controlador:

La caja eléctrica está soldada al principio del cuerpo de la máquina.

El terminal del controlador también está conectado a la máquina y se puede mover según la necesidad.

El operador puede alcanzar todos los botones, el panel táctil y colocar el perfil al pararse cerca de la terminal del controlador.



Características del eje:

El segundo cabezal se desplaza sobre guías lineales de piñón y cremallera y servomotor con reductor para mantener una precisión de 0,1 mm.

El sistema electrónico es muy fuerte ya que la segunda cabeza pesa alrededor de 1.500 kgs.



Equipamiento estándar:

2 hojas de sierra de 600 mm.

Cubiertas de seguridad que se mueven automáticamente.

Inclinación interna 45-90 neumáticamente.

Juegos de sujeción de perfil horizontal de 2 piezas con un sistema rígido dedicado y personalizado para esta máquina.

Soporte manual 4 piezas.

Corte extendido para cortar perfiles de más de 6,5 metros.

Transportador de rodillos en el lado derecho.

HMI de panel táctil de 10,2".

Sistema de refrigerante de niebla de pulverización de pulso.

Programación de lista de cortes manualmente.

Importación de datos a través de USB “



Accesorios Opcionales:

Pistones de sujeción verticales de 2 piezas.

Unidad de aire acondicionado para el tablero eléctrico (zonas muy cálidas)

Transportador de rodillos en el lado izquierdo de la máquina.

Controlador de PC con pantalla táctil de 15,6".

Impresora de etiquetas.

Importación de datos del software de fabricación de ventanas.

Conexión LAN para importación de datos.
