Tesla 600: Cortadora de dos cabezales inclinación adentro/afuera

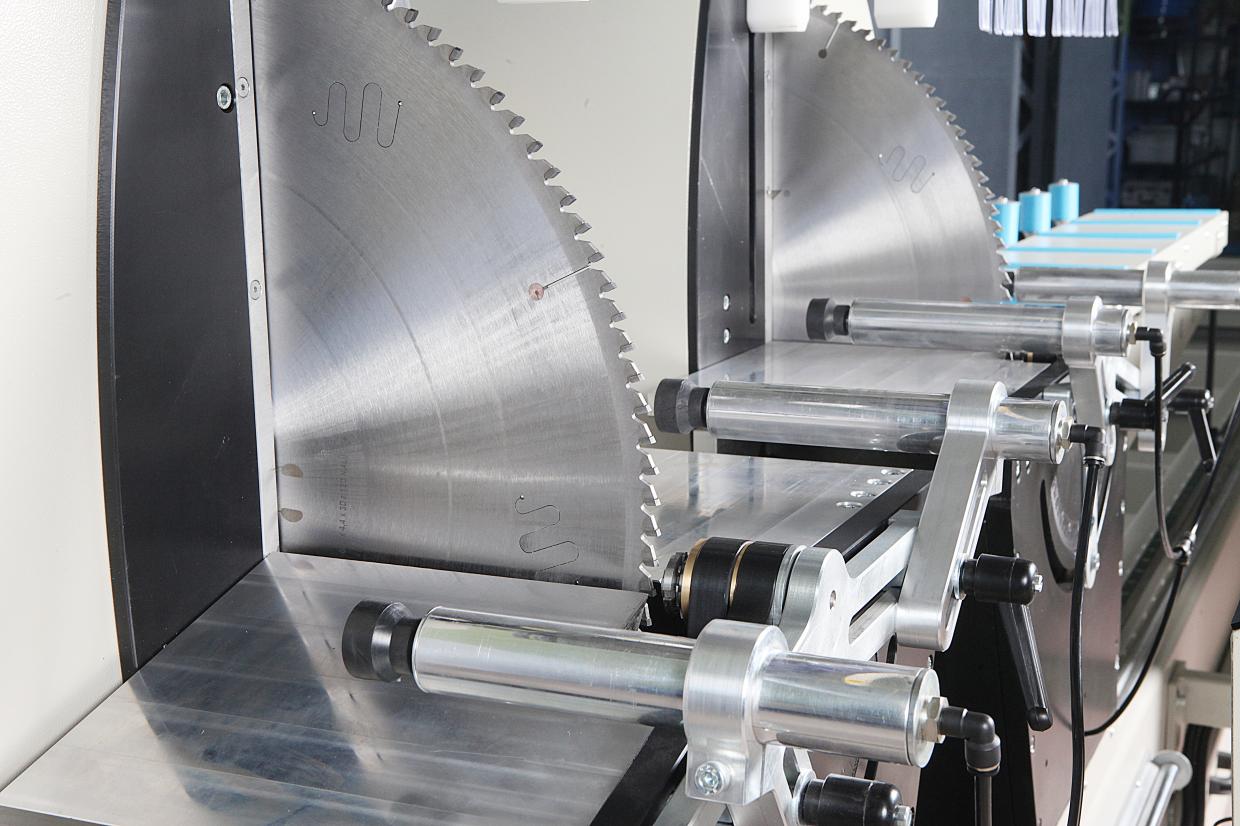

Cortadora doble cabezal automática con hojas de sierra de 600 mm y longitud de corte de 6 metros; de alta precisión para perfiles de aluminio.

Segundo cabezal con desplazamiento sobre guías lineales mediante piñón y cremallera y servomotor.

Ambos cabezales con inclinación neumática interior a 45º y hacia el exterior a 45º. O también -opcionalmente- electrónicamente todos los grados intermedios a través de servomotores y reductores de armónicos.

La avanzada tecnología de reductores que utilizamos en este mecanismo permite que los servomotores funcionen con cero juego y mantengan el ajuste angular más preciso.

Gracias al transportador de rodillos fijo montado en el cabezal secundario y los soportes manuales, los perfiles se colocan en la máquina con facilidad y se cortan perfectamente.



Dimensiones de la máquina

Dimensión neta: 7.350 X 1.865 X 1.920 mm.

Dimensión embalaje: 7.950 X 2.200 X 2.100 mm.

Peso: 2.200 Kg.



Software de corte de perfiles

La máquina se controla a través de un HMI 10.2¨ táctil a color.

Es posible ingresar una lista de corte a la máquina manualmente o también es posible cargar listas de corte a través de una unidad USB o una conexión de red LAN. De esta manera, la máquina puede importar cualquier dato de cualquier software de producción de ventanas.

La máquina puede leer todo tipo de archivos .csv o .txt y producir etiquetas para cada pieza cortada. Luego, esas etiquetas son leídas por el lector de código de barras del centro de mecanizado CNC y todas las operaciones de enrutamiento se identifican sin utilizar ningún software de dibujo.

En este tipo de controlador, es posible conectarse a la máquina a través de una conexión a Internet y solucionar problemas fácilmente de forma remota.



Dimensiones de mecanizado

La longitud neta de corte de la máquina es de 6.000 mm., con soporte de software es posible cortar hasta 12.000 mm.

Tamaño de la hoja de sierra: 600 mm.

La altura de corte neta es de 325 mm, el ancho de corte neto es de 222 mm.

Corte mínimo en 90 grados con los dos cabezales a la vez: 609 mm.

Corte mínimo en 45 grados inclinado hacia afuera con las dos cabezas al mismo tiempo – para 60 mm de altura de perfil: 650 mm.

Corte mínimo en 45 grados inclinado hacia el interior con los dos cabezales a la vez: 776 mm.

Corte mínimo en 45 grados con soporte de corte de pieza corta: 386 mm.



Cuerpo principal

Estructura de acero electrosoldado normalizado con tratamiento térmico.

El cuerpo principal de la máquina se procesa en un centro de mecanizado de acero CNC de 5 ejes.

Todo el cuerpo está pintado con pintura en polvo.

La mayoría de las piezas mecánicas son fundidas a presión y mecanizadas en centros de mecanizado CNC.

Durante el período de diseño, el equipo de ingenieros prioriza la facilidad de uso del operador y la ergonomía para un mantenimiento simple de la máquina.

No solo se utiliza acero y aluminio en la estructura mecánica; también piezas fundidas en fibra de vidrio para disminuir el peso del puente de mecanizado y darle un aspecto más estético a la máquina.





Motorización

2 Motores de sierra de 3,0 kW 2.800 rpm.



Caja eléctrica y terminal del controlador

La caja eléctrica está soldada al principio del cuerpo de la máquina.

El terminal del controlador también está conectado a la máquina y se puede mover según la facilidad de uso.

El operador puede alcanzar todos los botones, el panel táctil y colocar el perfil al pararse cerca de la terminal del controlador.



Características del eje

El segundo cabezal se desplaza sobre guías lineales de piñón y cremallera y servomotor con reductor para mantener una precisión de 0,1 mm.





Equipamiento estándar

2 hojas de sierra de 600 mm.

Cubiertas de seguridad que se mueven automáticamente.

Inclinación neumática -45º/90º/+45º

2 pistones de sujeción de perfil horizontal.

Soporte manual 1 pieza.

Corte extendido para cortar perfiles de más de 4 metros.

Transportador de rodillos sobre el cabezal móvil.

HMI 10.2¨ TACTIL COLOR

Sistema de refrigerante de niebla de pulverización de pulso.

Programación de lista de cortes manualmente.

Importación de datos a través de USB.

Importación de datos a través de conexión de red inalámbrica.



Accesorios Opcionales

Pistones de sujeción verticales de 2 piezas.

Corte de avance automático step-by-step

Transportador de rodillos en el lado izquierdo de la máquina.

Impresora de etiquetas.

Importación de datos del software de fabricación de ventanas.

Conexión LAN para importación de datos.
