MÁQUINAS PARA ALUMINIO

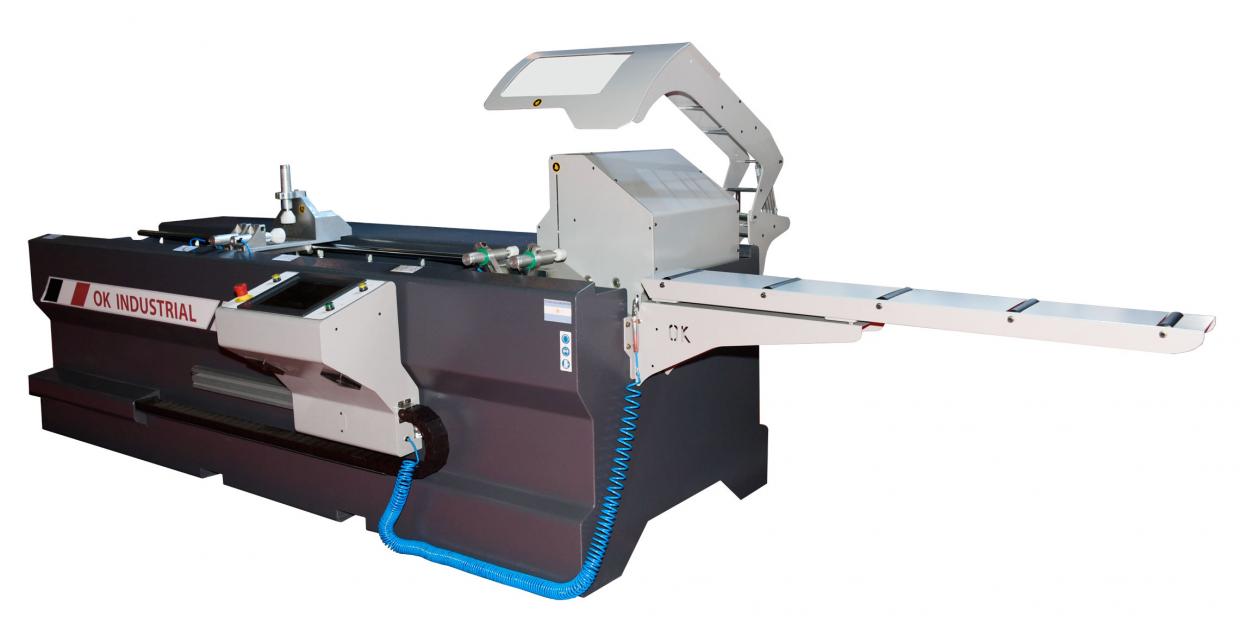

Leopardo 500: Cortadora automática con alimentador de barra (45º/90º/45º)



Cortadora automática con alimentador automático de barra para el corte secuencial y seriado de piezas de aluminio y plástico en cualquier ángulo entre 45º/0º/-45º.



DATOS GENERALES CORTADORA AUTOMÁTICA:
-       Corte con cabezal frontal de avance automático, accionado por cilindro eléctrico controlado por servomotor, lo que permite control de alta precisión en cuanto a velocidad de avance, cantidad de avance (largo  de corte ) y fuerza de avance.
-       Corte frontal con disco de 500mm de widia para aluminio y PVC

-       Capacidad de corte VER DIAGARAMA en galería de fotos.
-       Salida de disco regulada electrónicamente (para que el disco salga solo la cantidad de milímetros necesaria para cortar el perfil y optimizar el tiempo de corte).

-       Inclinación del cabezal mediante cilindro eléctrico accionado por un servomotor lo que permite un ajuste de alta precisión  en CUALQUIER ANGULO dentro del rango comprendido por 45º/0º/-45º.

-       Lubricación de disco mediante micro gota con caudal regulable electrónicamente.

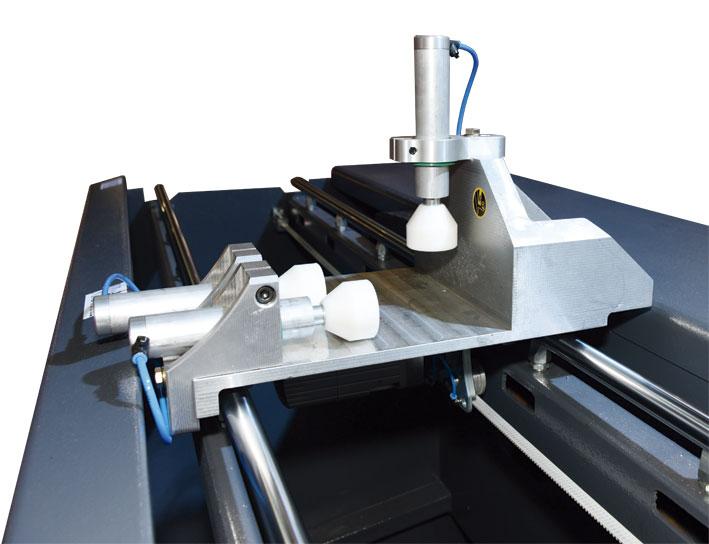

-       5 (cinco) mordazas neumáticas para sujetar la barra: 1 vertical y 2 horizontales en el carro alimentador de barra y 2 horizontales en el cabezal de corte (una a cada lado del disco).
-       Protección zona de corte con tapa metálica y ventanillas de acrílico para inspección.
-       Sensor de seguridad en la tapa que interrumpe el proceso de corte si se abriera durante el funcionamiento.
-       Motor trifásico 380V – potencia 3hp



DATOS GENERALES ALIMENTADOR DE BARRA:
-       Alimentador para barras de largo ilimitado (no superar la capacidad de carga en kg que soporta el alimentador).
-       Carro alimentador automático
-       PC Industrial con pantalla táctil y software EASY CUT Instalado,
-       Avance automático mediante servomotor de alta velocidad y precisión.
-       Desplazamiento sobre guías lineales y rodamientos.
-       Sujeción de la barra mediante pistones neumáticos.
-       Sobrante de barra 220mm (parte que queda en el brazo alimentrador)
-       Tren de rodillos de 3mts. para alimentación.
Servomotor, componentes electroneumáticos y neumáticos marca Festo ® origen Alemania..





-        Modos de Trabajo:



o    FUNCIONAMIENTO: Trabajando desde el software (EASYCUT) ya instalado en la PC de la máquina el mismo comienza con la carga de los cortes a realizar en una barra o con los cortes a realizar en un listado de distintas barras. Los datos que se cargarán en el mismo por cada una de las barras a cortar son el largo de la misma, los largos de corte a realizarle, la cantidad de  cada uno y los ángulos izquierdo y derecho de cada corte.

Luego al iniciar el ciclo de corte el alimentador se desplazará alejándose del cabezal de corte lo necesario de acuerdo con los datos de largo de barra y largo de corte programados.

El cabezal de corte tomará el ángulo correspondiente al lado derecho, se coloca  el perfil a modo de  despunte, se inicia  el ciclo y luego la máquina automáticamente seguirá con los pasos de alimentación para llegar al largo de corte, inclinación de corte izquierdo y corte.

Esto lo repetirá automáticamente hasta realizar todos los cortes que estén cargados o todos los que entren en el largo de barra.



Incluido:

-       1 (uno) disco de widia de 500mm de diámetro de primera marca y calidad.

-       1 (uno) litro de aceite soluble en agua para lubricación de herramienta (diluible en 40lts de agua).

-       1 (uno) año de garantía limitada.



OPCINALES

-        Impresora de etiquetas térmicas autoadhesivas.



Origen y fabricación del bien Argentina.

Marca OK Engineering SA (www.okengsa.com.ar)
